Производство полупроводников — это один из самых сложных и точных промышленных процессов в истории человечества, где на поверхности кремниевой пластины диаметром 300 мм создаются структуры толщиной в атомы, а количество транзисторов на одном чипе уже превышает 100 миллиардов. В 2026 году этот процесс определяет темпы развития искусственного интеллекта, электромобилей, 5G/6G-сетей и всей цифровой инфраструктуры планеты.
Каждый современный смартфон, серверный процессор или графический ускоритель для нейросетей рождается в результате сотен взаимосвязанных операций, где ошибка на любом этапе может стоить миллионов долларов и недель потерянного времени. Индустрия сочетает физику твёрдого тела, квантовую механику, химию плазмы и инженерную точность, недоступную большинству других производств.
Понимание этих этапов раскрывает, почему передовые чипы стоят так дорого, почему их производство стало вопросом национальной безопасности для десятков стран и как именно технологии 2026 года — GAA-транзисторы, backside power delivery и продвинутая упаковка CoWoS — меняют правила игры в мировой экономике.
Кремний как идеальный материал для цифрового мира
Кремний занимает особое место среди всех элементов таблицы Менделеева. Он обладает стабильным оксидом, который идеально изолирует транзисторы, легко поддаётся легированию для создания p-n-переходов и при этом остаётся относительно дешёвым и доступным. Чистота, требуемая от кремния для современных чипов, достигает 99,9999999 % — девять девяток после запятой. Любая посторонняя молекула способна нарушить работу миллиардов переключателей.
Выращивание монокристаллического слитка по методу Чохральского напоминает медленное вытягивание идеального кристалла из расплава при температуре около 1420 °C. Полученный слиток весом в сотни килограммов затем разрезают алмазной проволокой на пластины толщиной около 775 микрон. После этого следует многоступенчатая механическая и химическая полировка, доводящая поверхность до атомарной гладкости — отклонения не должны превышать одного нанометра. Только такая основа позволяет строить на ней структуры будущего.
Чистые комнаты: операционные для атомов

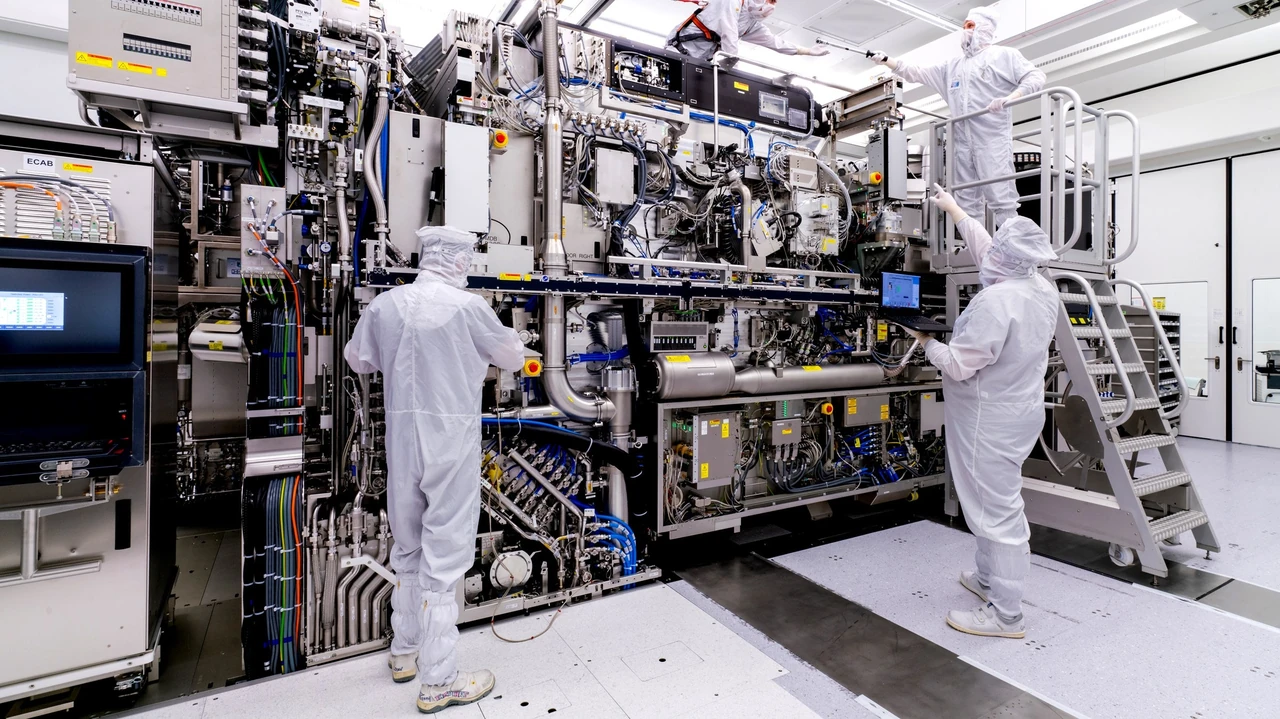

Всё производство полупроводников происходит в чистых комнатах класса ISO 1–3, где концентрация частиц размером 0,1 микрон не превышает десяти штук на кубический метр воздуха — в миллионы раз чище, чем в операционной больницы.
Инженеры облачены в специальные комбинезоны, перчатки и бахилы, полностью закрывающие тело. Воздух проходит через HEPA- и ULPA-фильтры с частотой 400–600 обменов в час. Температура и влажность поддерживаются с точностью до сотых долей градуса и процента. Одна пылинка, попавшая на пластину во время фотолитографии, способна уничтожить весь чип или даже целую партию вафель. Поэтому каждый новый техпроцесс требует ещё более жёсткого контроля загрязнений, особенно молекулярных (AMC).
Энергопотребление таких помещений огромно: системы вентиляции и кондиционирования забирают до 40–50 % всей электроэнергии фабрики. Ведущие фабрики потребляют 1–3 ТВт·ч в год — как небольшой город. Ультрачистая вода (UPW) расходуется в объёме 10–20 миллионов галлонов в сутки на одну современную фабрику, хотя современные системы рециркуляции позволяют возвращать до 80–90 % воды.
Фронтальный процесс: рождение транзисторов
Основная магия происходит в фронтальном процессе (FEOL). Здесь на кремниевой пластине слой за слоем формируются миллиарды транзисторов. Последовательность операций повторяется десятки раз для каждого уровня.
Сначала выращивают тонкий слой диоксида кремния или высокодиэлектрического материала (high-k), который служит изолятором затвора. Затем наносится фоторезист — светочувствительный полимер. Через маску (или напрямую с помощью EUV-литографии) на резист проецируют рисунок будущих транзисторов. После проявления открываются участки, которые подвергают плазменному травлению или ионной имплантации.
Ионная имплантация — это бомбардировка ускоренными ионами бора, фосфора или мышьяка для создания областей с нужным типом проводимости. После каждого легирования следует высокотемпературный отжиг, который «залечивает» повреждения кристаллической решётки и активирует примеси.
Современные транзисторы используют архитектуру Gate-All-Around (GAA) с нанолистами. В отличие от FinFET, где канал окружён затвором с трёх сторон, в GAA канал полностью окружён затвором. Это даёт лучший контроль над током, снижает утечки и позволяет продолжать масштабирование ниже 3 нм. TSMC начала серийное производство по 2-нм техпроцессу N2 с использованием GAA-нанолистов уже в четвёртом квартале 2025 года, а улучшенная версия N2P и технология A16 с backside power delivery выйдут в серийное производство во второй половине 2026 года.
Тыловой процесс и соединения: как связать миллиарды элементов
После создания транзисторов наступает тыловой процесс (BEOL) — формирование многоуровневой системы межсоединений. Современные чипы имеют 15–20 и более слоёв меди, разделённых низкодиэлектрическими материалами. Каждый слой требует нанесения, литографии, травления, заполнения медью по технологии damascene и химико-механической полировки (CMP).
Чем меньше размеры, тем острее проблема сопротивления и паразитной ёмкости. Поэтому инженеры переходят на новые материалы и архитектуры, включая backside power delivery — подачу питания с обратной стороны кристалла, что освобождает пространство для сигнальных линий и снижает потери.
Тестирование, резка и продвинутая упаковка
Готовую пластину тестируют на зондовой станции — проверяют каждый чип на работоспособность. Затем пластину разрезают на отдельные кристаллы (dice). Далее следует корпусирование: кристалл крепится на подложку, соединяется с выводами и защищается.
В 2026 году ключевую роль играет продвинутая упаковка. CoWoS (Chip on Wafer on Substrate) позволяет размещать несколько чипов и стеки памяти HBM на одной подложке с высокой пропускной способностью. Именно нехватка мощностей CoWoS долгое время сдерживала производство самых мощных AI-ускорителей. TSMC активно наращивает эти мощности — к концу 2026 года ожидается около 125 тысяч пластин в месяц, а к 2027 году — до 170 тысяч. Параллельно развивается 3D-упаковка SoIC с гибридным бондингом, где кристаллы соединяются напрямую на уровне меди с шагом в несколько микрон.
Ведущие игроки отрасли в 2026 году
| Производитель | Страна базирования | Ключевые техпроцессы 2026 | Позиция на рынке advanced nodes | Особенности и фокус |
| TSMC | Тайвань | N2 (GAA), N2P, A16 (backside power) | Доминирующая (~60 % и выше) | Крупнейший foundry, основной поставщик для Apple, NVIDIA, AMD |
| Samsung Foundry | Южная Корея | 3 нм / 2 нм GAA | Вторая позиция (~20 %) | Вертикальная интеграция (память + логика), агрессивное развитие |
| Intel Foundry | США | 18A (GAA + PowerVia) | Растущая (~10 %) | IDM + foundry стратегия, крупные инвестиции в США |
| SMIC | Китай | ~7 нм (DUV multi-patterning) | Ограниченная в advanced | Активное импортозамещение, фокус на зрелых и средних узлах |
Данные отражают динамику на середину 2026 года и могут уточняться в зависимости от конкретных продуктов и регионов.
Вызовы и ограничения 2026 года
Производство полупроводников остаётся крайне капиталоёмким. Строительство одной современной фабрики стоит 10–20 миллиардов долларов и занимает 4–6 лет. Оборудование для EUV-литографии стоит сотни миллионов долларов за установку, а High-NA EUV — ещё дороже. Выход годных чипов (yield) на новых узлах вначале может составлять всего 10–30 % и требует месяцев оптимизации.
Геополитические факторы добавляют нестабильности: экспортные ограничения на оборудование, риски концентрации производства на Тайване, необходимость диверсификации. В то же время спрос со стороны ИИ растёт быстрее, чем мощности, особенно в сегменте продвинутой упаковки.
В России группа компаний «Элемент» реализует проект по запуску производства силовых полупроводников на кремнии и карбиде кремния. Плановые мощности к 2030 году — до 100 тысяч кремниевых и 40 тысяч SiC-пластин в год. Это позволит существенно снизить зависимость от импорта в энергетике, транспорте и промышленности.
Экологический след и путь к устойчивости
Современная фабрика потребляет огромные объёмы энергии и воды. Химикаты, используемые в процессах травления и очистки, требуют сложных систем нейтрализации и утилизации. Отрасль активно работает над снижением углеродного следа: переходом на возобновляемые источники энергии, увеличением доли рециркуляции воды, разработкой более эффективного оборудования.
Многие компании публикуют отчёты по устойчивому развитию и ставят амбициозные цели по достижению углеродной нейтральности. Тем не менее, рост производства чипов для ИИ и электромобилей пока опережает темпы «озеленения».
Что ждёт производство полупроводников дальше
Архитектура GAA и backside power delivery — это лишь начало новой главы. Уже ведутся работы над CFET (комплементарными полевыми транзисторами со стекингом), вертикальными наноструктурными решениями и гибридным бондингом с шагом в единицы микрон.
В перспективе 2027–2030 годов отрасль перейдёт к ангстремной эре, где ключевыми станут не только уменьшение размеров транзисторов, но и трёхмерная интеграция, чиплеты, оптические межсоединения и новые материалы для силовой электроники и высокочастотных приложений. Производство полупроводников перестаёт быть просто фабричным процессом — оно превращается в сложнейшую экосистему, где сотрудничают дизайнеры чипов, производители оборудования, поставщики материалов и конечные потребители.
Понимание этого процесса помогает не только инженерам и инвесторам, но и всем, кто пользуется современными технологиями. Каждый раз, когда вы запускаете приложение с нейросетью или заряжаете электромобиль, за этим стоит невидимая, но невероятно сложная работа тысяч людей и десятков технологических этапов, начавшихся с обычного куска кремния.
